機械轉角

360º(連續旋轉)

防護等級

外殼IP67；軸IP65,可選IP67

旋轉力矩

≤50mN·m

預期壽命

100,000,000

質量

Approx.330g

外殼

鋁合金，表面陽極氧化

軸

不銹鋼

軸負載

軸向40N，徑向80N

軸徑

φ6/ φ8/ φ10/ φ12

工作溫度

-30℃～+85℃

儲存溫度

-30℃～+85℃

ESD

接觸放電±8KV，空氣放電±15KV，EN61000-4-2:2009

EMS

100V/m (80MHz～1GHz，1KHz80% 調幅)，EN61000-4-3:2006+A1:2010

標準型號

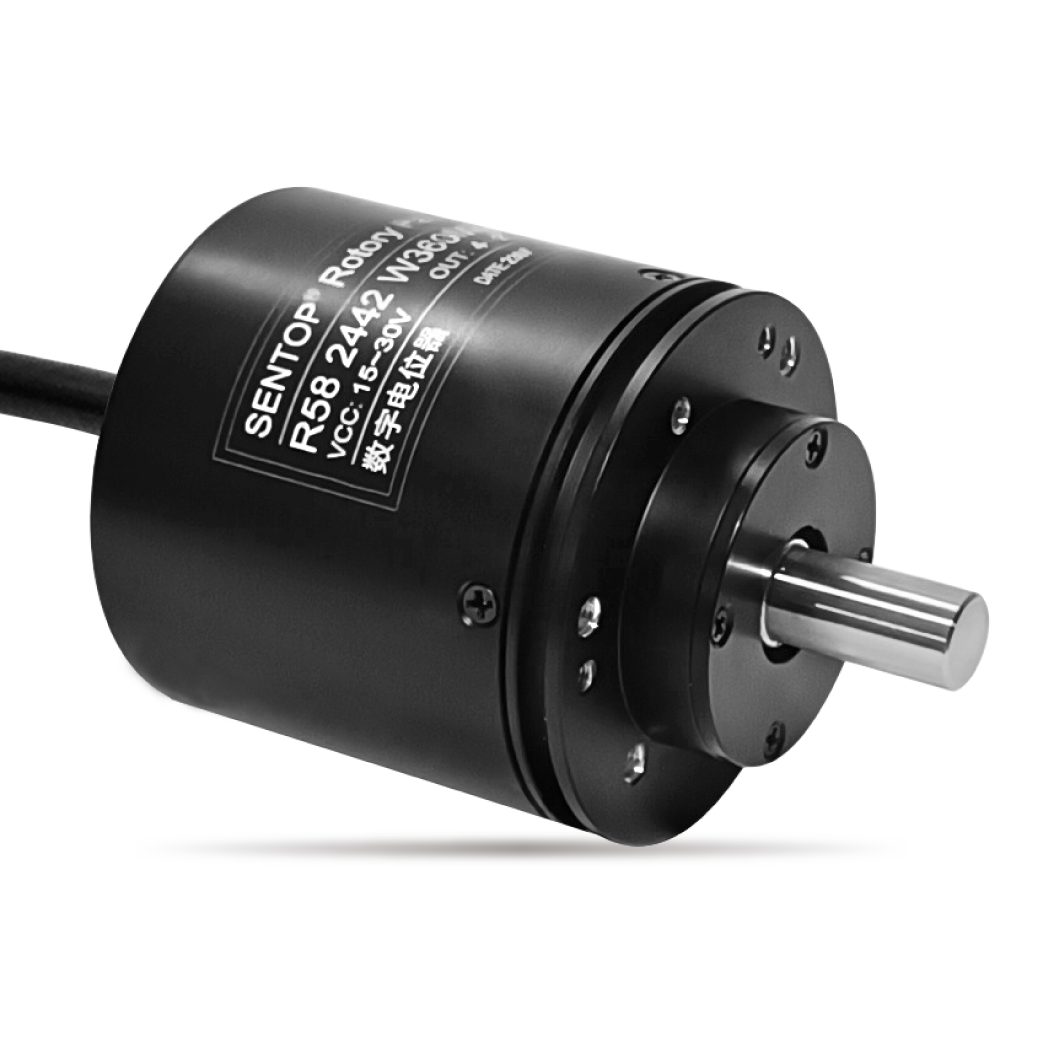

R58 2410 W360（更多工作電壓/輸出信號：0505、2405、2442，請下載資料查看。）

工作電壓

15～30V

輸出信號

0～10V

工作電流(無負載)

<25mA

始末端輸出偏差

<50mV

負載電阻

>100KΩ

有效電氣轉角

360º

獨立線性公差

±0.3%

分辨率

4096 (12 Bit)

更新速度

0.3ms

絕緣電阻

>1000MΩ (500V.D.C)

介質耐壓

1 min (500V.A.C)

0505

5V±10% / 0～100%Vcc

2410

15～30V / 0～10V

2405

9～30V / 0～5V

2442

15～30V / 4～20mA

特殊模擬量信號

1010：10V輸入，0~10V輸出、0305：3.3V輸入，0~5V輸出、PWM

其他輸出信號

增量, SSI, SPI, RS485, RS422, CAN, USB

特殊軸型

特殊軸長、特殊軸徑、軸上特殊加工（銑平面、開槽、端部打孔、側面打孔等）和盲孔
